SEN0018 적외선 감지 센서

이번에 알아볼 센서는 적외선 감지 센서 SEN0018 입니다.

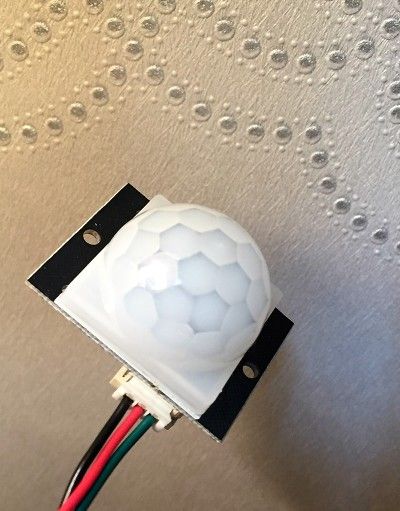

이글루 처럼 생긴 모자를 쓰고 있습니다.

DFrobot 공식 홈페이지가 접속이 되지 않아 다른 곳에 저장된 DataSheet를 확인해 봅니다.

http://www.rdd-tech.com/sites/default/files/attachment/Digital%20Infrared%20motion%20sensor.pdf

Specification

Type: Digital

Supply Voltage:3～5V

Current:50μA

Working temperature:0℃～＋70℃

Output level(HIGH):4V

Output level(LOW):0.4V

Detect angle:110 degree

Detect distance:7 meters

Size:28mm×36mm Weight:25g

너무나 간단해서 더 이상 쓸 내용이 없을 정도 입니다.

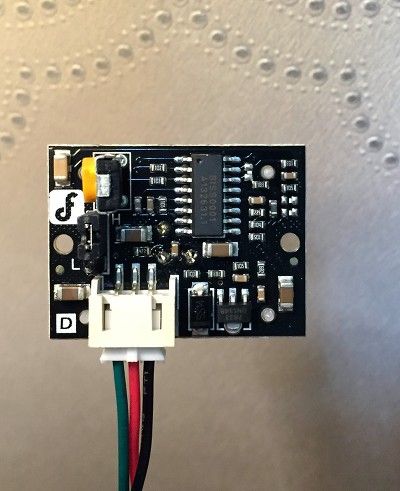

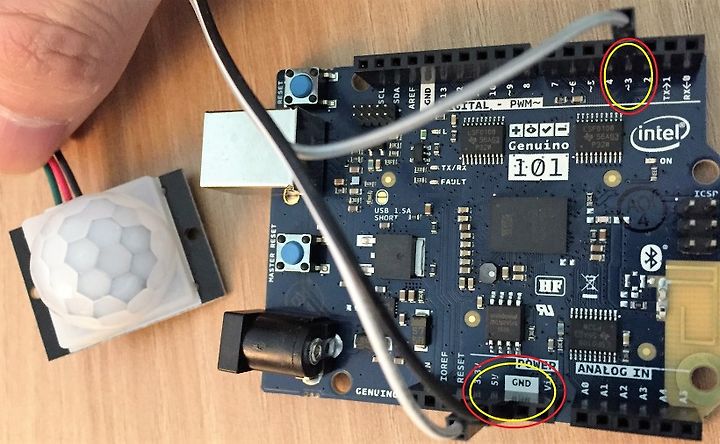

아래 DFrobot사 패키징 모델의 경우 세개의 핀만 연결해 주면 됩니다.

• 1:Digital Signal Out
• 2:VCC (5V)
• 3:GND

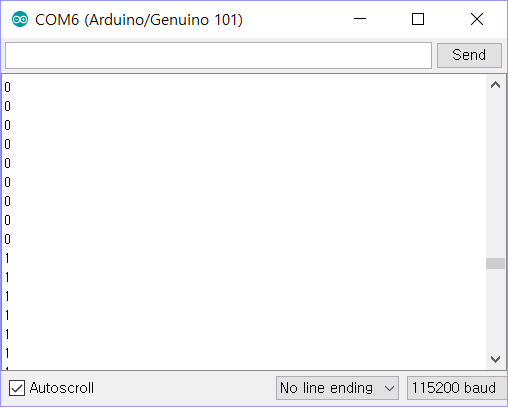

해당 Data pin에서 digital 값을 읽어 오면 움직이는 물체가 있는지를 알 수 있습니다.

void setup() {

  Serial.begin(115200);

}

void loop() {

  Serial.println(digitalRead(3));

  delay(100);



}
